QDF-L20型氣控多路閥

用途與特征:
  QDF-L20型氣控多路閥是我公司新開發的產品,適用于重載自卸車液壓舉升系統。該閥先導控制部分以壓縮空氣為工作介質,分別由換向閥、分流閥、控制氣缸三大結構組成。通過氣缸工作推動換向閥主閥芯的開或閉而轉換機能,在液壓系統中起接通或卸荷作用,即實現自卸車車箱的舉升和下降。
工作原理:
  該閥先導控制部分以壓縮空氣為工作介質,通過氣缸動作推動閥芯開閉而轉換工作機能,即實現車廂的舉升—中!陆档裙δ。
  當氣控多路閥處于中間位置時,使車廂舉升位置保持不變,同時系統壓力油供另一組帶附加功能(翻蓋功能)的閥片工作即可實現車廂翻蓋的閉合—展開功能。該閥的工作原理示意圖如下
技術參數:
l.工作壓力: 20 MPa
2.工作流量: 160 L/min(P口)
3.控制氣壓: 0.4~0.8 Mpa
4.分流流量: 8—12 L/min(P1口穩定流量)
5.分流壓力: 14 Mpa
6.溫度范圍: -20-+80(C°)
7.粘度范圍: 10~400 (mm2/S)
8.過慮精度: ≤10 (μm)
注:油液最高污染等級按GB/T14039之19/16執行,

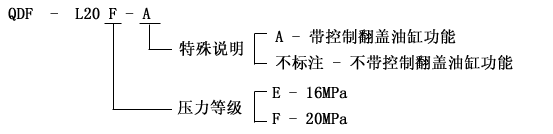

型號說明:

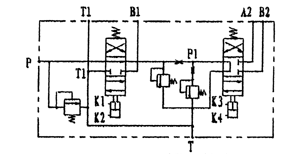

QDF-L20F-A圖形符號
QDF-L20F圖形符號

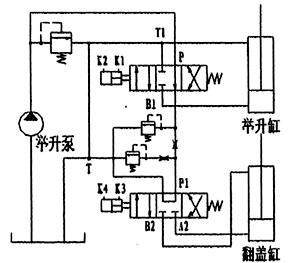

QDF-L20F-A連接示意圖

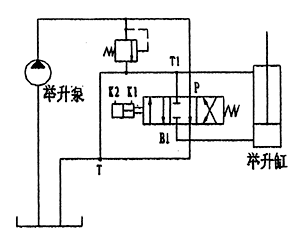

QDF-L20F連接示意圖

QDF型氣控多路閥的外型及安裝圖:

QDF-L20F-A型氣控多路閥的外型及安裝圖

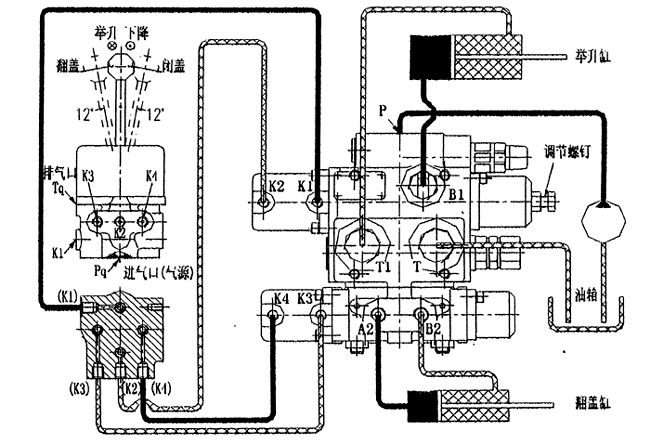

4KQF型操縱氣閥與QDF-L20F-A型氣控多路閥應用連接圖

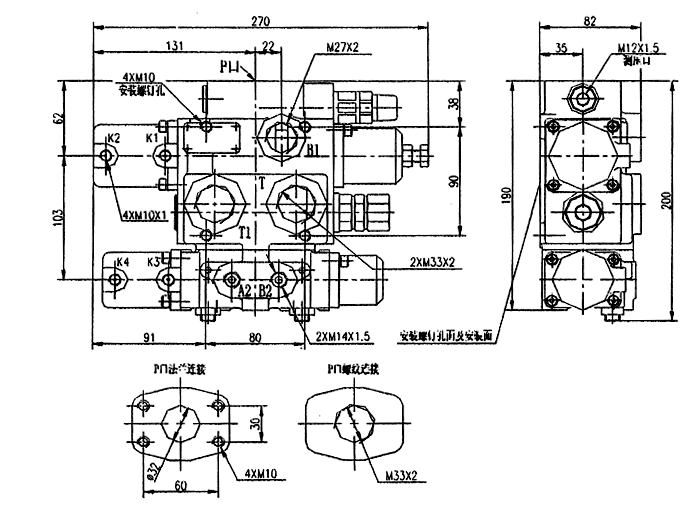

QDF-L20F型氣控多路閥外形及安裝圖

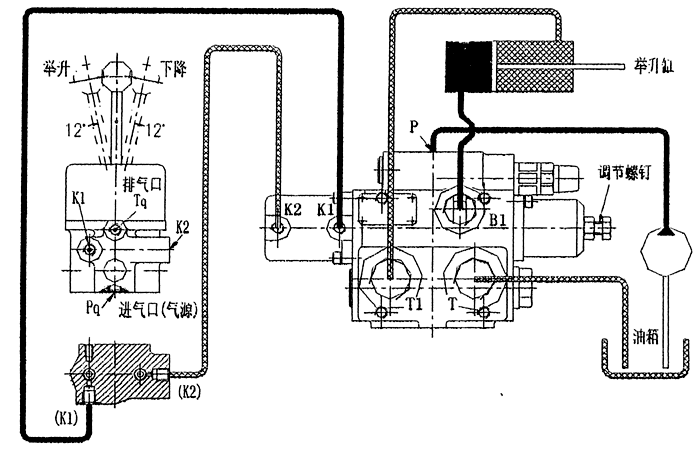

2KQF型操縱氣閥與QDF-L20F型氣控多路閥應用連接圖
