4(2) KQF型操縱氣閥

用途與特征:
　　4(2)KQF型操縱氣閥是一種整體式多路氣控操縱氣閥。搬動手柄可在四個(或二)個不同角度分別控制多路閥工作。具有其重量輕，體積小，對環境無污染，靈敏度高得多等優點。是5噸位以上自卸汽車氣路控制的一種理想元件。
工作原理:
　　4(2)KQF型操縱氣閥的原始位置Pq口與T口是封閉的，各控制口K與TQ口相通。搬動手柄可在四個或二個不同角度。該閥的工作原理示意圖如下

技術參數：
l.工作壓力： l MPa
2.使用壓力 0.4—0.8 MPa
3.公稱通徑: 3 mm

型號說明：

KQF23圖形符號

KQF34圖形符號

2KQF型操縱氣閥連接示意圖

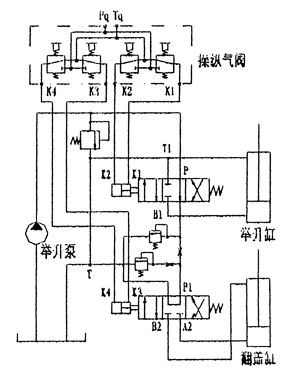

4KQF型操縱氣閥連接示意圖

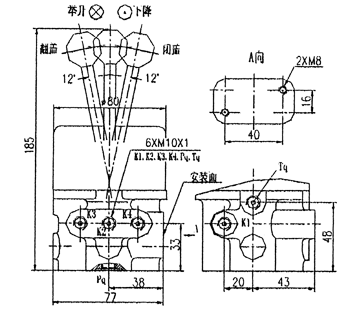

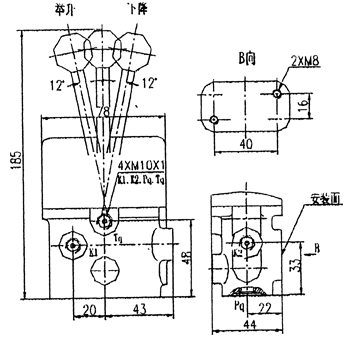

4(2)KQF型操縱氣閥的外型及安裝圖：
