?LCSBF型手動比例流量方向組合閥
如果工作油口的負載壓力升高，于是
F A＞P1-P2，閥芯就被推向下面，減小節流面的開度，P1亦隨之升高，直至 F A = P1-P2，閥芯又處于穩定狀態。
如果工作油口的負載壓力降低，則 F A＜P1-P2，這時閥芯就被推向上面，增大節流面開度，P1隨之下降，直至 F A =
P1-P2，則閥芯又處于穩定狀態。
因此不管進、出口油壓如何變化，其壓差值P1-P2始終保持不變，即為常量，這樣如果節流口前后壓差保持一定，則通過節流口的流速也是常量，所以其流量就由其通過面積所決定，而與負載壓力的變化沒有關系。

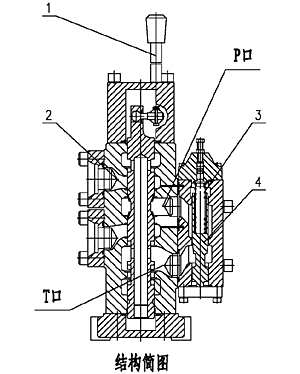

2、主閥的方向切換及節流原理，當手柄（序1）處于中間位置時工作油口（A、B口）封閉，從油泵排出的油液從P口回到T口卸荷，油馬達停止。當手柄處于右側時，主閥芯（序2）向上移動，從P口流入的油液通過節流口流到A口，再從A口流出驅使油馬達轉動，經過油馬達后的油液從B口回到T口，這樣靠手柄板動不同的傾斜角度，使主閥芯處于不同的位置來調節節流口的開度大小，以達到油馬達的轉速調節。
反之，當手柄處于左側時，油流從P→B，A→T，其結果完全相似，但油馬達轉向相反。
3、溢流原理（安全閥部份）：與一般溢流閥原理一樣，油馬達在運轉中，當負載壓力較低時，由于錐閥受彈簧力的作用溢流閥處于關閉狀態，油馬達正常運轉。
當負載壓力升高，超過壓在錐閥上的彈簧力，使錐閥打開溢流閥開啟，高壓油從P口流入T口，起保護液壓系統的作用。
結構特點：
1、CSBF型手動組合閥是一種內部裝有帶壓力補償的流量調整和溢流的三位四通換向閥的特殊組合閥，對液壓系統能起到換向調速和安全保護的性能，這樣使整個系統裝置緊湊，簡化、外形尺寸小、重量輕、便于操作管理。
2、由于閥內裝有壓力補償裝置，所以閥的流量不受負載壓力大小的影響，而與手柄操作傾斜角度不同來調整節流口的開度大小有關，因此能進行無級變速。

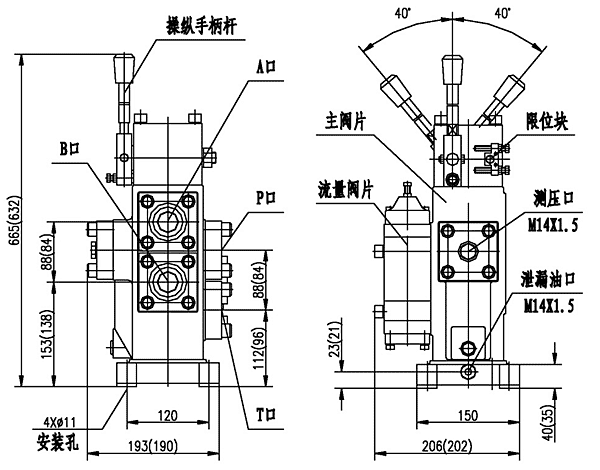

外形及安裝連接尺寸：
(括號內尺寸25通徑，括號外尺寸32通徑)
