?LQDF-L20型氣控多路閥

用途與特征:
  QDF-L20型氣控多路閥是我公司根據重載自卸車增加加蓋功能后液壓系統的需要而研制開發的自卸車專用產品。適用于重載自卸車控制舉升和翻蓋系統。
  該閥為片式結構,由氣控舉升閥、分流閥、氣控換向閥組成,結構緊湊,體積小,安裝連接方便。

工作原理及圖形符號:
  舉升泵供油進入QDF-L20型氣控多路閥后,通過操作氣控操作閥不同位置,讓壓縮空氣分別進入該閥所帶氣缸,當推動舉升閥閥芯時,可實現車箱舉升、中停、下降等功能;當推動換向閥閥芯時,可實現車箱頂蓋開啟、閉合等功能。
  在舉升過程中,舉升泵輸入的液壓油全流量進入舉升缸;在頂蓋開啟、關閉過程中,舉升泵輸入的液壓油經過分流閥后,分流出一部分(30L/min)進入頂蓋油缸,其余的液壓油流回油箱。
  該閥的工作原理示意圖如下:

QDF-L20F-A圖形符號
QDF-L20F圖形符號
QDF-L20F-A連接示意圖
QDF-L20F連接示意圖

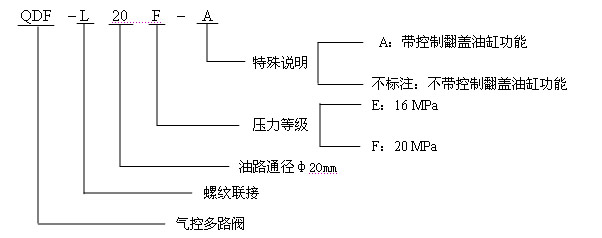

型號說明:



技術參數:
1.工作壓力: 20 Mpa
2.工作流量: 160 L/min (P口)
3.控制氣壓: 0.4~0.8 Mpa
4.分流流量: 30 L/min (P1口穩定流量)
5.分流壓力: 14 Mpa
6. 溫度范圍: -20℃ ~ +80℃
7. 粘度范圍: 10 ~ 400 mm2/S
8. 過慮精度: ≤10 μm
注: 油液最高污染等級按GB/T14039之19/16執行

外形及安裝連接尺寸:

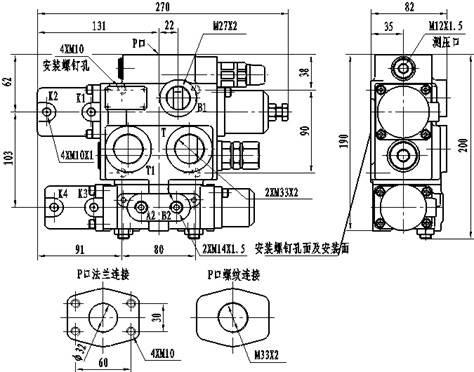

QDF–L20F-A型氣控多路閥外形及安裝圖

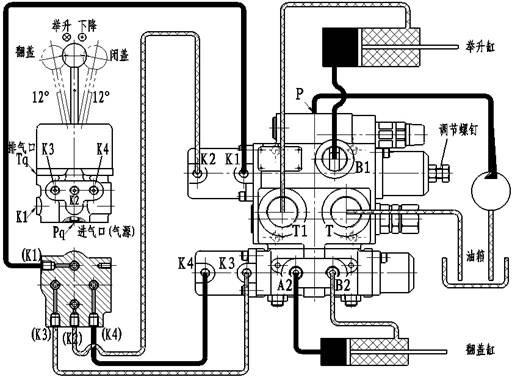

4KQF型操縱氣閥與QDF–L20F-A型氣控多路閥應用連接圖

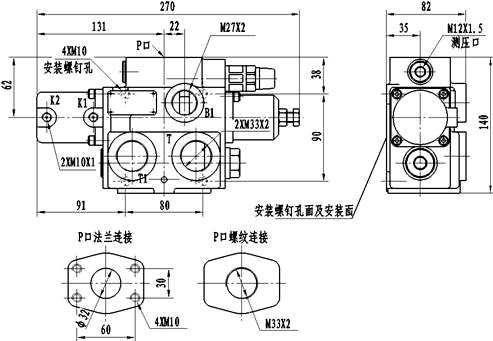

QDF–L20F型氣控多路閥外形及安裝圖
